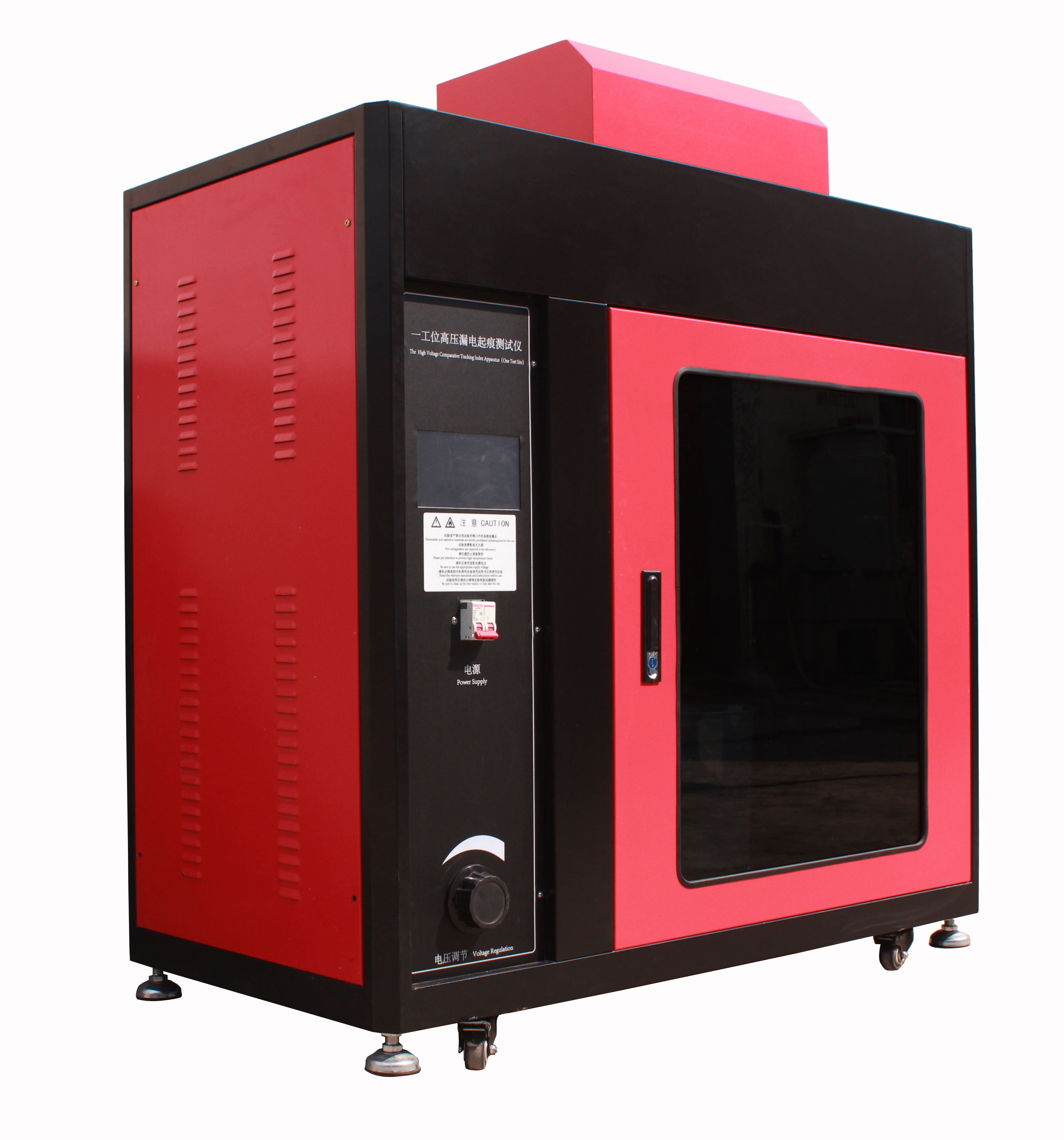

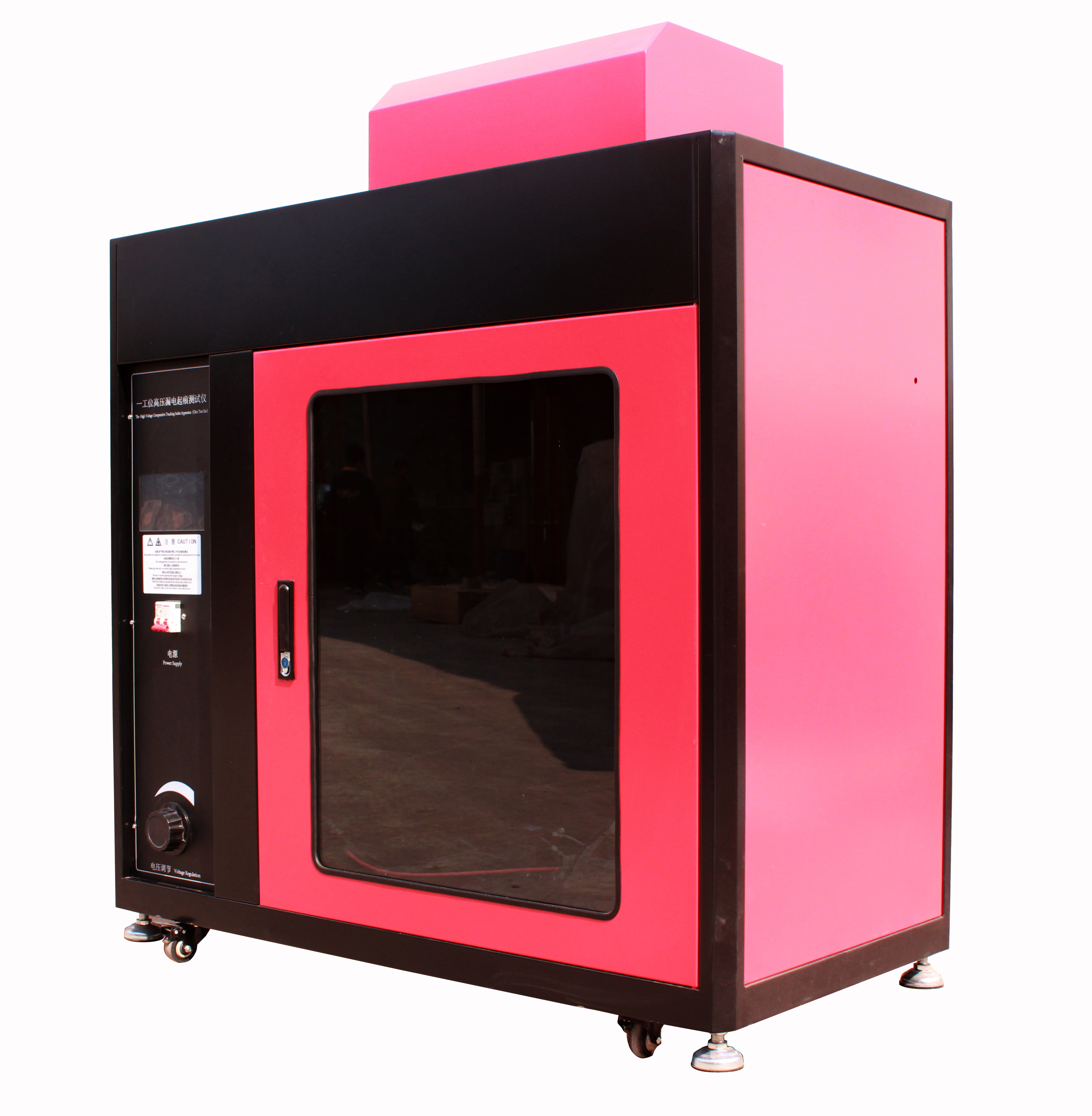

YS-GLDQ-6553型触摸屏款高压漏电起痕测试仪(1工位)

用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验,模拟在工频(45Hz - 65Hz)下,用液体污染物和斜面试样,通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。
  • 产品介绍
  • 执行标准
  • 售后服务
适用范围:
 用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验,模拟在工频(45Hz - 65Hz)下,用液体污染物和斜面试样,通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。

执行标准:设计标准GB6553-2014严酷环境条件下使用的电气绝缘材料评定耐电痕化和蚀损的试验方法(IEC60587:2007,IDT)

技术参数:
1. 试验工位:5个(另有1工位配置可选)
2.  施加电压:0 ~6000V±5%可调,当试验中高压回路电流达到或超过60mA持续2S 后,继电器动作,切断电流,蜂鸣器报警指示试品不合格
3. 电压、启动、排液、切换、停止、排风、照明等均在触摸屏上实现,试验数据可存储在触摸屏内,试验结束自动跳出保存界面,填写保存名称即可保存数据,所有保存的数据均可在历史数据里查询
4. 电压大小、滴液时间、电流大小、滴液流速、设备门状态、最大电流、实验结果实时显示
5. 滤纸尺寸:按照标准尺寸要求制做,滤纸厚度为0.15 ~0.17mm。
6. 滴液装置:高精密恒流滴液装置,滴液装置高度可调,
7. 滴液装置可拆卸,便于清理多余的污染液,也不会将污染液流到箱体内腐蚀箱体
8. 污染液流速在0.075 ~ 0.9mL / min可根据电压自动调节调,免去了调完电压还要再调流速的麻烦
9. 可自动校验液体流速,保证了流速的准确性,保证了试验的准确性(市面上一般是电磁阀控制无法保证流速的准确性和液体的均匀性)
10. 滴液次数、滴液时间、试验时间可预置。
11. 自动判断并提示门状态,门在打开状态无法进行高压试验,有效保护了操作人员的安全
12. 试验电压异常报警。
13. 电压超量程报警
14. 电流过载保护,电流超量程报警。
15. 提示峰值电流值
16. 顶部配有静音且防回流排风装置,试验结束后可排出燃烧所产生烟气
17. 带照明功能
18. 试验结束自动保持
19. 污染液:氯化铵、异辛基苯氧基聚乙氧基乙醇、非离子型湿润剂配以蒸馏水或去离子水混合物。污染液在(23士)1℃时的电阻率应为(3.95 士0.05)Ω·m。
20. 电极:上、下电极厚度为0.5mm,为304不锈材料,尺寸按照标准尺寸要求制做,上、下电极之间的间距为50±0.5mm。
21. 电源要求:AC220(±10%)V/50HZ 、  3KW
外形尺寸:1350×700×1600mm

产品特点:
1. 7寸全彩可编程控制器触摸屏+PLC控制,自动校准液体流速
2. 采用高精密恒流加液泵保证流速的准确,比普通电磁阀更准确
3. 采用可拆卸滴液装置,方便清理多余的污染液
4. 超强的电压电流保护报警程序,自动检测设备门的状态,在门处于打开状态时不能试验,保证试验人员的安全
